当前位置-->无销手柄中线对夹蝶阀CBF02-TA04

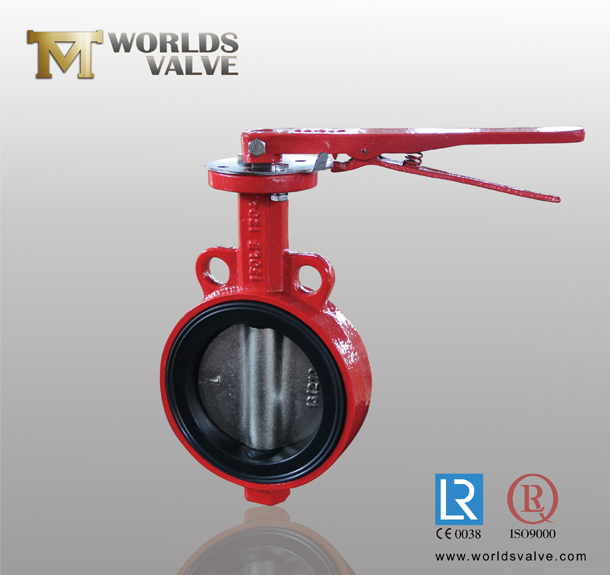

手柄对夹蝶阀 wafer lever butterfly valve

名称 Name:手柄中线对夹蝶阀

handle wafer butterfly valve

型号 Type:D17A1X-10/16

公称通径 Size:DN50-DN1000

设计标准 Design standard:

GB/T12238  API609 BS EN593

公称压力 Pressure:PN10/16

结构长度  Face to face:

GB/T12221  API609 BS5155 ISO5752

适用介质 Medium :水/water、油oil、气/gas等

阀体法兰标准 Connection standard:

GB/T9113 ANSI B16.1 EN1092 ISO7005

适用温度 Temperature:-25°C-120°C

试验检验标准 Testing standard:

GB/T13927  API598 ISO5208



中线蝶阀主要零部件材质 Main Spare Material Quality
阀体Body   阀板Disc   转轴Shaft 衬套Bushing 阀座Seat
材料名称 代码 材料名称 代号 材料名称 材料名称 材料名称 代号 使用温度
灰铸铁CI Z 电镀球墨铸铁Electricplating DI B1 不锈钢Stainless Steel 碳钢 Carbon Steel 润滑青铜Lubircated bronze  聚四氟乙烯PTFE 天然胶Natural rubber  X1 -20~+85
球墨铸铁DI Q 铝青铜AL-bronze B2 海帕伦Hypalon  X2 -18~+135短时-18~+149
铝青铜AL-bronze T ZG1Cr18Ni9Ti不锈钢SS304 B3 乙丙橡胶EPDM  X3 -45~+135短时-50~+150
ZG1Cr18Ni9Ti不锈钢SS304 P CF8M不锈钢SS316 B5 氯丁橡胶Neoprene  X4 -7~+93短时-7~+107
CF8M不锈钢SS316 R     丁腈橡胶NBR  X5 -12~+82短时-12~+93
碳钢Carbon Steel C     耐磨橡胶Abrasion resistant rubber  X6 -10~+50
        氟橡胶Viton  X7 -20~+85
        耐热乙丙橡胶Heat resistant EPDM  X9 -20~+85
        聚四氟乙烯PTFE  F4 -20~+85
